什么是PCBA加工程序烧录？

简单来说，程序烧录就是把预先编译好的固件或软件「搬」进芯片内部存储空间，让电路板上的单片机、MCU、FPGA等元件真正「活」起来，能按你的需求去跑各种指令。它是PCBA加工里必不可少的一步，没有这步，板子就只是没灵魂的硬件。

在PCBA 加工中，程序烧录是将固件（Firmware）或软件代码写入嵌入式芯片（如 MCU、DSP、FPGA、存储芯片等）的关键环节，直接影响产品功能实现。以下是实现程序烧录的核心步骤、方法及注意事项：

一、烧录前的准备工作

1. 明确烧录目标与硬件条件

目标芯片类型：确定芯片型号（如 STM32、ESP32、Arduino、NAND Flash 等）、存储器类型（Flash、EEPROM、OTP 等）及烧录接口（JTAG/SWD、UART、SPI、I2C、USB 等）。

烧录工具：根据芯片接口选择对应设备，例如：

通用编程器：支持多种芯片（如 ST-Link、J-Link、烧录座）；

专用烧录器：针对特定芯片优化（如 NXP 的 MCUBootUtility、乐鑫的 ESP-Prog）；

自动化烧录设备：适合批量生产（如多通道烧录机、在线烧录流水线）。

PCBA 状态：确保电路板焊接完成且测试通过（如 AOI、ICT 检测），避免因焊点不良导致烧录失败。

2. 软件准备

烧录文件：获取正确格式的代码文件（.hex、.bin、.elf 等），确认版本号与校验和（Checksum），避免文件损坏或版本错误。

烧录软件：安装对应工具（如 Keil ULINK、PyOCD、量产烧录软件），配置芯片参数（时钟频率、存储分区、加密设置等）。

驱动与连接配置：确保烧录工具驱动正常，接口引脚定义与 PCBA 设计一致（如 JTAG 的 TCK/TMS/TDI/TDO 引脚对应正确）。

3. 环境与可靠性保障

防静电措施：烧录前佩戴防静电手环，操作台铺设防静电垫，避免静电损坏芯片。

硬件连接检查：确认烧录器与 PCBA 的接口连接牢固（如排线、夹具、探针），避免虚接导致通信失败。

二、程序烧录核心步骤

1. 烧录方式选择

离线烧录（Pre-programming）：

在芯片焊接到 PCB 前，通过烧录座直接对裸片或单个芯片烧录（适合存储芯片如 eMMC、Nor Flash）。

优点：避免 PCB 其他元件干扰，适合批量预烧录；缺点：需额外拆焊或使用专用夹具。

在线烧录（In-System Programming, ISP）：

芯片焊接到 PCB 后，通过预留的编程接口（如 JTAG、SWD、UART）直接烧录，无需拆卸芯片。

优点：适合 PCBA 整体烧录，支持量产流水线；缺点：需 PCB 设计时预留接口并确保电气连通性。

批量烧录：

使用多通道烧录器（如 1 拖 8、1 拖 16）同时烧录多个 PCBA，提升效率（需确保每个通道参数一致）。

2. 烧录操作流程

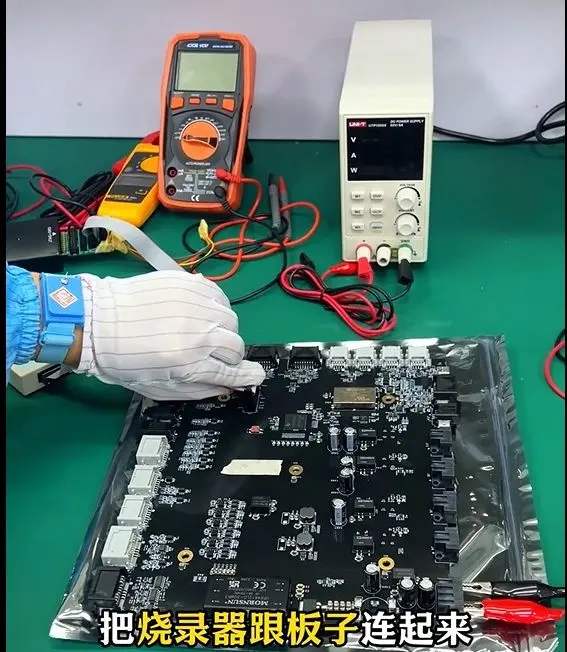

连接设备：

通过 USB / 串口将烧录器连接电脑，烧录器另一端连接 PCBA 的编程接口（注意引脚顺序，避免反接导致芯片损坏）。

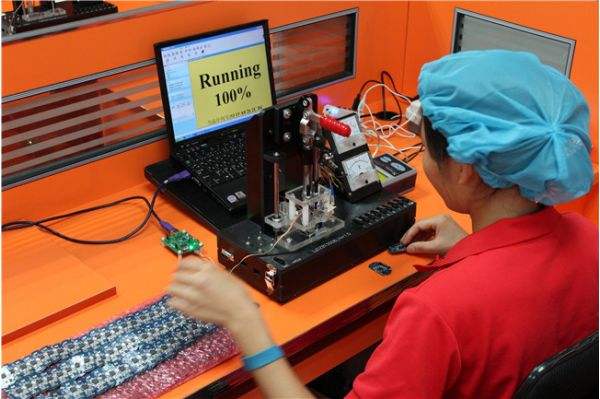

批量生产中常用烧录夹具或探针台自动对接接口，减少人工操作误差。

软件配置：

打开烧录软件，选择目标芯片型号，加载烧录文件，设置烧录参数（如擦除方式、编程速度、校验选项）。

示例：烧录 STM32 芯片时，需选择 “擦除整片 Flash”→“加载.hex 文件”→“启用编程后校验”。

执行烧录：

点击 “开始烧录”，软件自动完成擦除、编程、校验过程。烧录时间取决于芯片容量和编程速度（如 1MB Flash 约需数秒至数十秒）。

过程中需监控日志，若出现 “连接超时”“校验失败” 等错误，立即暂停并排查原因（如接口松动、文件错误、芯片损坏）。

烧录后验证：

校验文件一致性：对比烧录前后芯片存储数据与原始文件是否一致（通过 MD5/SHA 校验）。

功能测试：通过简单功能验证（如 LED 点亮、串口输出）确认程序运行正常，避免 “烧录成功但功能异常” 的情况（可能因芯片加密设置错误或代码逻辑问题）。

优化建议 & 注意事项

- 板级设计：提前预留标准编程接口（JTAG、SPI、UART），减少后期开板改动；

- 选择合适方式：小批量或多品种可选离线，大批量推荐在线；

- 自动化追溯：结合MES系统，记录烧录参数、版本、结果，方便质量追溯；

- 温度与静电防护：烧录环境需避免静电和高温，保护芯片安全。

三、常见问题与解决方案

1. 烧录失败的典型原因

硬件问题：

编程接口焊盘脱落或氧化→重新焊接接口，使用助焊剂清洁焊盘。

烧录器或排线损坏→更换设备，用万用表检测引脚导通性。

软件问题：

烧录文件路径错误或格式不兼容→重新导出正确格式文件（如.bin 需指定起始地址）。

芯片加密锁死→部分芯片（如 OTP 类型）烧录后无法重复擦除，需更换新芯片。

工艺问题：

PCB 布局导致接口信号干扰→确保编程接口走线短且远离高频信号，必要时添加上拉 / 下拉电阻稳定电平。

2. 提升烧录效率的方法

自动化集成：在 SMT 生产线后接入烧录工位，通过机械臂或传送带实现 PCBA 自动上料、烧录、下料（适合大规模量产）。

参数优化：关闭非必要的校验步骤（如仅在首件时全校验，批量时快速校验），但需平衡效率与可靠性。

防错机制：在烧录软件中设置版本号校验，自动匹配芯片型号与烧录文件，避免人为选错文件。

四、质量管控与追溯

烧录日志记录：

每片 PCBA 烧录后生成唯一日志（包含时间、操作人员、文件版本、烧录结果），通过 MES 系统关联 PCB 序列号，便于后续追溯。

不良品处理：

烧录失败的 PCBA 需标记并隔离，分析原因后重新烧录或报废（如 OTP 芯片烧录失败只能报废）。

可靠性测试：

对烧录后的 PCBA 进行高温 / 低温老化测试，验证程序在极端环境下的稳定性，避免因存储介质缺陷导致程序丢失。

五、特殊场景处理

加密芯片烧录：部分芯片（如带 Secure Boot 的 MCU）需在烧录时输入密钥，需提前在开发阶段与芯片厂商确认加密流程，避免批量烧录时密钥泄露或错误。

多芯片协同烧录：若 PCBA 包含多个需烧录的芯片（如 MCU + 存储芯片 + FPGA），需规划烧录顺序（通常先烧录主控制器，再烧录从设备），避免相互依赖导致冲突。

总结

PCBA 程序烧录的核心是“精准连接、正确配置、严格验证”，需结合芯片特性、生产规模和质量要求选择合适的烧录方式。通过标准化流程、自动化设备和完善的追溯体系，可有效提升烧录成功率，确保电子产品功能稳定。在研发阶段建议先进行小批量试烧，验证接口设计与烧录参数，再逐步导入量产，降低批量生产风险。
